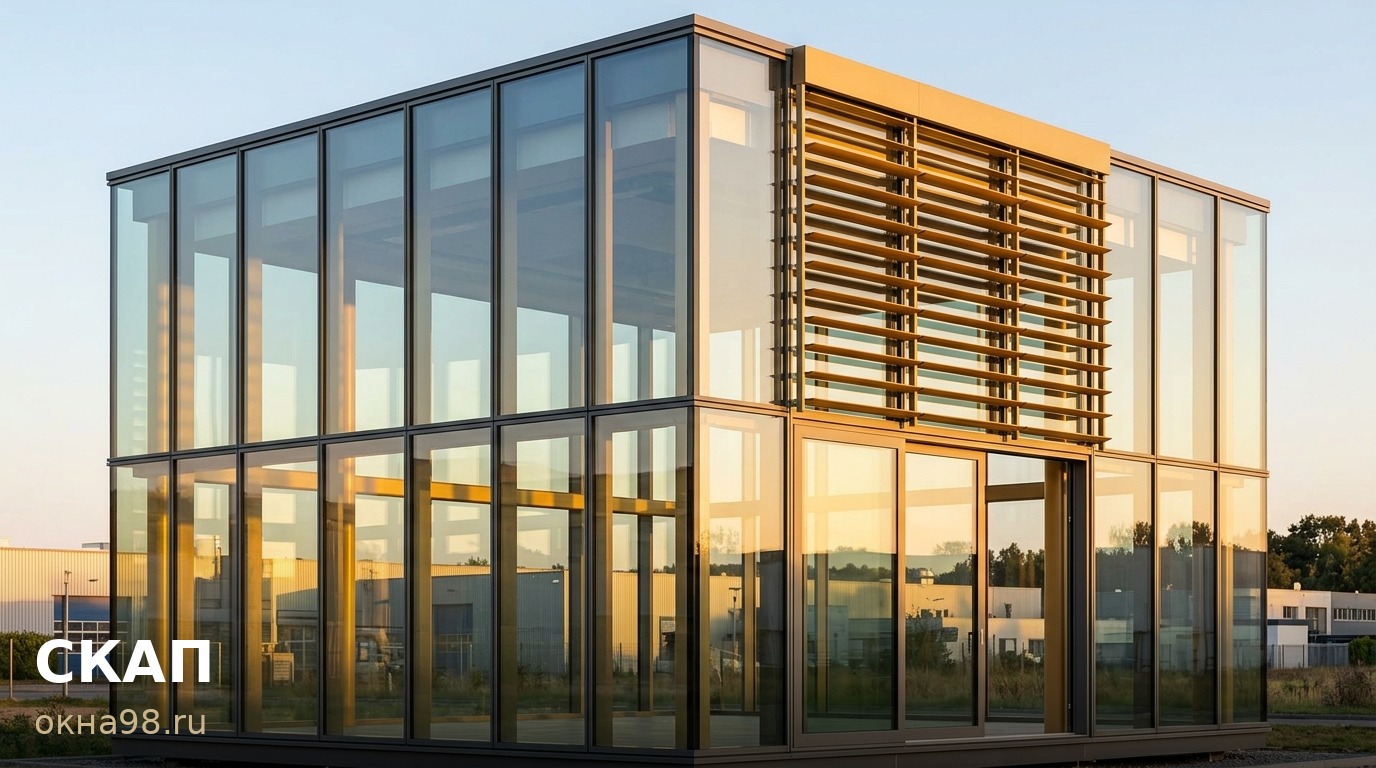

Больше десяти архитекторов из Казани приехали к АЛЮТЕХ — инженерно-технический центр, испытательный участок, шоурумы, производство «АлюминТехно». В повестке радиусные и параметрические фасады, окна, двери и порталы, внешняя солнцезащита, перголы. В каталоге это отдельные позиции. На доме они сходятся в одном углу фасада.
Образец доказывает систему, а не ваш проём
На испытательном участке конструкцию собирают так, как она встанет на доме, и нагружают — протокол после этого относится к системе и её типоразмерному ряду. Чего он не покрывает: конкретный проём и стык с соседним изделием. А на фасаде рядом оказываются стойка витража, портал, короб солнцезащиты и колонна перголы. Четыре изделия — и три норматива, которые сходятся в одном узле: пакет по ГОСТ 24866, профиль по ГОСТ 22233, монтажный шов по ГОСТ 30971. По отдельности каждый укладывается, в узле допуски складываются. Восьмиметровая алюминиевая стойка при разнице 55 °C между зимним монтажом и летним нагревом меняет длину на 10 мм (23·10⁻⁶ 1/°C): узел обязан это отдать, а не удержать — и отдать там, где уже стоит закладная перголы и подходит трасса питания привода. Отсюда типовое требование к проекту: закладную под перголу считают вместе с подвижками стойки — разнос по фасаду идёт на десятки миллиметров как типовой зазор, и закладывать его надо до отделки.
Радиус и параметрика: поле не взаимозаменяемо
Параметрический фасад — набор разных радиусов, и под каждый нужна своя оснастка. Деталь, снятая с другой дуги, в этот проём не сядет, а повторить моллирование — это заново печь и заново партия. Поэтому кривизну принимают шаблоном и стрелой прогиба, а не на глаз: отклонение в пару миллиметров на прямом взгляде не читается и видно сразу в отражённом небе. И проверяют не форму, а узел: как поле по кривой крепится, куда уходят подвижки и чем закрыт шов между соседними дугами — на образце это видно, на рендере нет.
Стык систем: у каждой своя видимая часть
В таблице системы читаются строками. На образце видно, что видимая ширина стойки — конкретное число: у стоечно-ригельной Alutech F50 это 50 или 80 мм, у соседней системы — своё. На одном фасаде это разный шаг и разная толщина линий: ригель не продолжается в соседнюю систему, шов встаёт там, где его не было на рендере. Туда же — то, чего в разрезе профиля не прочитать: сколько усилия нужно, чтобы стронуть створку весом под тонну и где её останавливает доводчик. И то, что закладывают до отделки: закладные под короб солнцезащиты и трассу питания привода — после чистового фасада это только вскрывать.
Наш участок работы
СКАП в остеклении 25 лет, своё производство на Alutech — седьмой год. Стекло заказываем у Guardian (Larta) и AGC (AIG), профиль — у Schüco, Keller и SolarLux. Стык разных систем считаем в проекте: подвижки по коэффициенту расширения, вес полотна (2,5 кг/м² на миллиметр толщины), закладные по ветровому району СП 20.13330, теплотехника узла по СП 50.13330. Стеклопакеты до 3,08 × 19 м, створки до тонны.
Вывод
Каталог отвечает на вопрос «что бывает», образец — «как это работает в сборе». Остаётся третий, на который не отвечает ни то, ни другое: сойдётся ли это на вашем доме. Дороже всего обходится стык двух систем, посчитанный на объекте, — там переделка идёт вместе с закладными, отделкой и вторым заходом техники.
Пришлите планировку, фасад с раскладкой и разрез того узла, где встречаются разные системы, — посмотрим подвижки, закладные и соберём спецификацию. Прайса за метр у нас нет: цену называем после расчёта по конкретному объекту.
