Систему цельностеклянных балюстрад АЛЮТЕХ подают как «максимум света и минимум преград», и это честно: на объекте видно стекло и линию зажима. Остальное — прижим, анкеры, бетон под ними — спрятано. В испытаниях на ударные нагрузки участвуют стекло, зажим и крепёж; основание, на которое их поставили, в протокол не входит. Разберём, где цельностеклянное ограждение теряет опору.
Нагрузка уходит вниз, а не в стекло
Ограждение считают на горизонтальную нагрузку 0,3 кН/м (СП 20.13330) — около 30 кг на метр поручня. Свободный вылет листа — примерно метр, значит у верхней кромки зажима собирается момент порядка 0,3 кН·м на метр. Внутри зажима он разворачивается в отрыв: около 5 кН на погонный метр, то есть 500 кгс. Шаг анкеров 400 мм — и на каждый приходит 2 кН, около 200 кгс на выдёргивание. Стекло здесь работает упругой консолью: оно не держит нагрузку само, а передаёт её вниз, в крепёж и бетон.
Край плиты: где эстетика спорит с анкеровкой

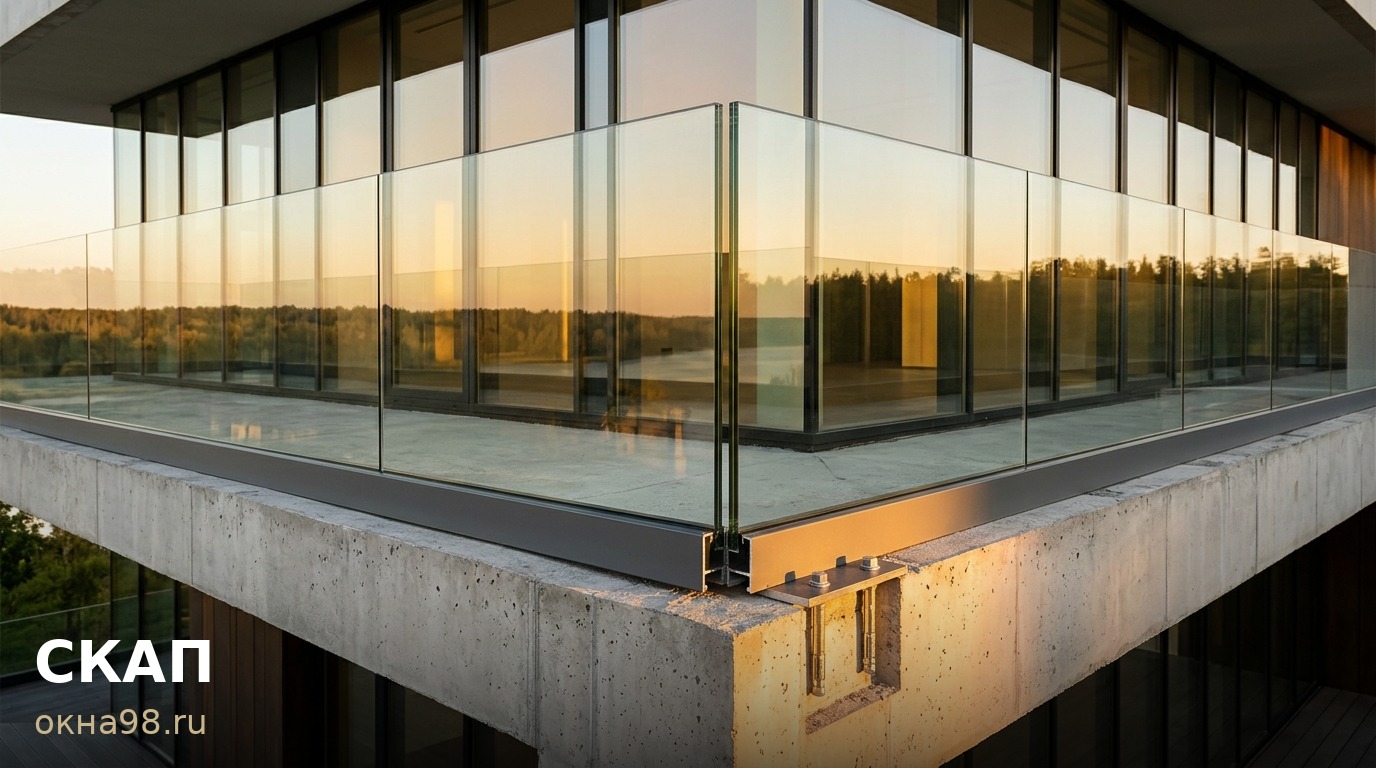

Балюстраду хотят видеть по самому краю — без борта и видимого профиля. Анкер устроен иначе: при рабочей глубине 80–110 мм отступ от края нужен порядка двух глубин, то есть 150–200 мм. Консоль террасной плиты — обычно 100–150 мм. Два требования не сходятся в одной точке, и решают это до бетонирования: зажим смещают внутрь, либо в проект закладывают усиленный борт или закладную. Скол бетона у края снимает как раз ту зону, из которой анкер берёт отрыв.
Что не является основанием
Ошибка — считать основанием то, что видно. Керамогранит на регулируемых опорах, стяжка 50–60 мм, тёплый пол, газобетон D500, деревянный настил на лагах: каждый слой держит человека и не держит 2 кН на отрыв. Пустотная плита добавляет своё: сверло уходит в пустоту Ø140–160 мм, и анкер стоит в воздухе. Поэтому зажим мы ставим только в несущий слой — монолит, ребро плиты или металлический каркас — и сверяем точки крепления с чертежом до монтажа.
Протокол испытаний — на сборку, а не на ваш объект
Испытание на ударные нагрузки описывает конкретную сборку: стекло, зажим, крепёж и то основание, на котором её испытывали. Перенесли ограждение с бетона на деревянную террасу — получили другой узел, к которому протокол не относится. Вопрос поставщику звучит не «испытана ли система», а «на какое основание и каким крепежом».
Вода, крепёж и что проверяем мы
Крепёж пробивает гидроизоляцию — это единственное место, где ограждение встречается с кровлей террасы. Втулка-стакан, герметизация по контуру зажима, уклон 1–2% и отвод: иначе вода стоит под планкой, а зимой там лёд. Крепёж берём нержавеющий: A2 в обычных условиях, A4 на морском берегу.
В остеклении мы 25 лет, своё производство — 7: алюминий Alutech, Schüco, Keller и SolarLux подбираем под проект, стекло — Larta (Guardian) и AGC (AIG). Балюстраду считаем вместе с основанием: точки крепления, закладные и примыкание к панораме выходят в проектную документацию до бетонирования.
Незаметное ограждение держится на деталях, которых не видно: отступ анкера от края, ребро вместо пустоты, стакан в гидроизоляции. Проверить их можно только пока плита не залита.
Пришлите план террасы с толщиной перекрытия и отметками плиты — посчитаем точки крепления и узел низа. Расчёт индивидуальный.
