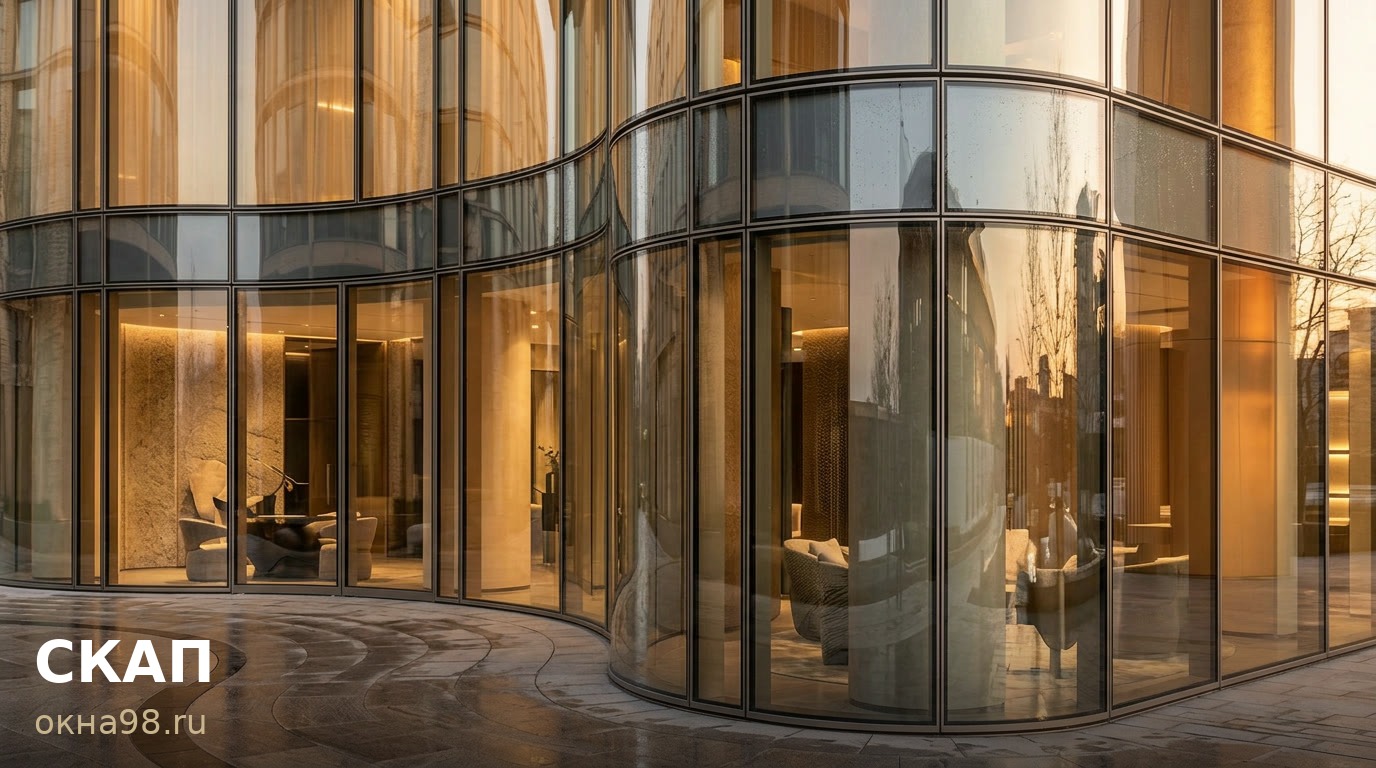

Криволинейный фасад на рендере — это линия. В цеху это лист, который нагревают выше температуры размягчения, формуют на оснастке и медленно охлаждают, а потом собирают в стеклопакет. И здесь есть развилка, на рендере не видная: чем формуют стекло и какой стороной ляжет напыление. Разберу, что решается до заказа стекла.
Два способа, которые не заменяют друг друга
Гравитационное моллирование: заготовку укладывают на форму и нагревают примерно до 600 °C — лист размягчается и сам ложится по оснастке, после чего остывает часами. Закалки в этом процессе нет, поэтому такие детали собирают в многослойное стекло: осколки остаются на плёнке, а не осыпаются вниз.
Термическое гнутьё идёт во время закалки или термоупрочнения: кривизну стекло получает, пока горячее, и сразу охлаждается, набирая прочность. Быстрее, но выбор форм уже — выгнутые и вогнутые варианты.
С этого и начинается проверка проекта: сначала выясняют, какой путь даёт нужную геометрию, и только потом считают узел.
Выпуклая или вогнутая — от этого зависит сторона покрытия
В печи есть два режима. В позитивном края секции поднимаются вверх, и стекло выходит выпуклым; это универсальный режим, применяют его чаще всего. В негативном края опускаются — деталь получается вогнутой.
Для дома это важнее, чем кажется. Стекло с энергосберегающим или мультифункциональным покрытием загружают в печь покрытием вверх: напыление, особенно с серебром, иначе повреждается. Значит, форма фасада и позиция напыления связаны. Если элемент по проекту вогнутый наружу, а формовался в позитивном режиме, лист придётся перевернуть — и покрытие может оказаться не на той стороне стеклопакета. Стекло без покрытия от этой зависимости свободно.
Три числа решают, можно ли это сделать
У цилиндрической формы пределы задают высота или длина детали, длина дуги и радиус изгиба. Они связаны с толщиной стекла и с паспортом линии, и зависимость бывает обратной: один параметр становится ограничением для другого. Если в проекте моллированный триплекс, добавляется сборка — под изгиб число плёнок PVB может вырасти, например до 6 вместо стандартных 4. Значения задаёт производитель, и уточнять их нужно на этапе проектирования.
Что видно изнутри
Изгиб меняет оптику. Чем меньше радиус, тем заметнее искажения — и видит их не прохожий с улицы, а тот, кто сидит в комнате и смотрит через это стекло. На малом радиусе эстетика фасада и картинка изнутри расходятся: на рендере одно, в гостиной другое.
Форма не отменяет энергоэффективность
Криволинейное поле сохраняет теплосберегающие и солнцезащитные свойства — ради этого за гнутой геометрией и идут к архитектурным покрытиям. Но свойство остаётся только там, где напыление перенесло нагрев и легло на верную сторону. Это и есть та проверка, которую делают до печи, а не после.
Мы в остеклении 25 лет; своё производство — семь из них. Профиль — Alutech, Schüco, SolarLux, Keller; стекло — Guardian (Larta) и AGC (AIG). Безрамное остекление ведём 12 лет, стеклопакеты — до 3,08 × 19 м; радиусные элементы и острые углы без срезки — в работе.
Пришлите эскиз элемента: габарит, дугу, радиус и с какой стороны кривая смотрит наружу. Скажем, каким способом это формуется, где потребуется триплекс и что стоит закрыть до того, как лист ляжет на оснастку. Расчёт индивидуальный.
