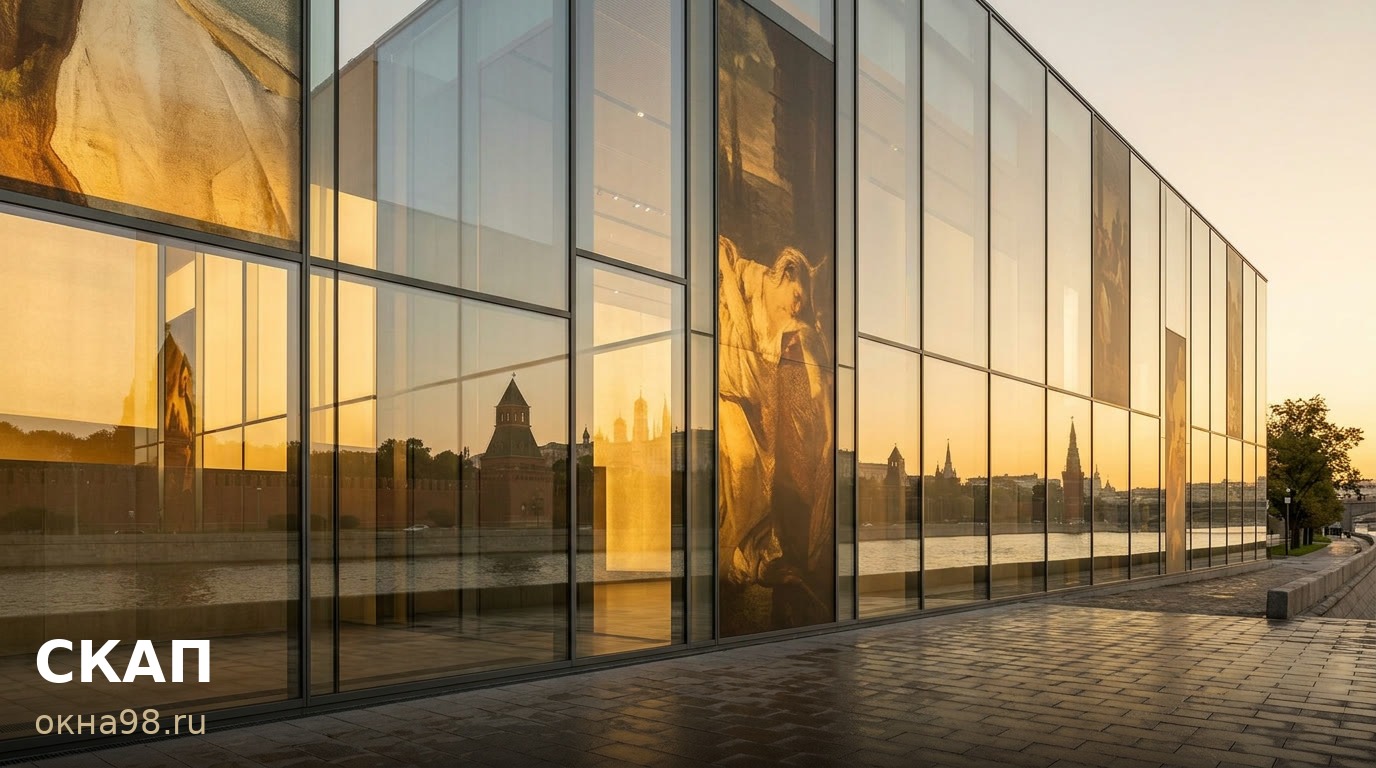

Новый корпус Третьяковской галереи на Кадашевской набережной: 34 витража — 21 со стороны реки и 13 со стороны Лаврушинского переулка. В них — фрагменты полотен из собрания галереи. Технически это не картинка поверх окна: изображение встроено в многослойное стекло, а поле собрано так, что часть участков пропускает свет, часть работает светофильтром.
Изображение живёт внутри сборки
Окна-картины собраны на многослойном стекле: внешний слой триплекса — крупноформатные полупросветлённые стёкла 3 × 6 м, внутренний — солнцезащитное LartaPro HD Silver Grey 32. Фасады проектировало архитектурное бюро СПИЧ — Сергей Чобан и Игорь Членов. Печать размещена в двух уровнях сборки, поэтому изображение читается объёмно, а не как плоская плёнка.
Печать под стеклом и плёнкой не контактирует с водой и мойкой: это часть материала, а не отделка. Поэтому макет и раскрой согласуют до печи и до ламинации — после склейки лист не режут и не сверлят.
Разная прозрачность по полю — это солнцезащита, а не декор
Чередование участков с разной прозрачностью регулирует поток солнечного света: энергия отсекается не по всей панораме, а адресно. Где нужен вид — поле прозрачное, где нужен световой барьер — стекло гасит солнце.
На частном объекте та же логика закрывает три задачи: перегрев юго-западной панорамы, приватность со стороны улицы и выгорание интерьера — без тонировки всего фасада, которая отнимает свет у всей стены. Отличие от наружной плёнки принципиальное: плёнка лежит на поверхности, а здесь солнцезащита — внутри сборки.
Неравномерное поглощение: где узел ломается
Печатные и непрозрачные участки поглощают солнечную энергию, прозрачные — пропускают: по одному листу соседствуют зоны с разным нагревом, а напряжения собираются по кромке и у границы печати.
По ГОСТ 24866-2014 (п. 5.2.7) стекло с поглощением выше 30% допускается в наружном остеклении только упрочнённым — а поле с печатью поглощает больше прозрачного. Закалка по ГОСТ 30698-2014 держит перепад до 200 K, отожжённое стекло — порядка 40 K. Значит, такое поле идёт закалённым, а если элемент над головой или в ограждении — ещё и многослойным, с классом защиты по ГОСТ 30826-2014 и протоколом на конкретную сборку. Ошибка не видна в день монтажа: трещина приходит от кромки через сезон.
Формат 3 × 6 м: дальше считают не стекло, а вес
18 м² на элемент. Триплекс 6 + 6 мм весит 30 кг/м² — это 540 кг на лист; с внутренним солнцезащитным слоем получается 45 кг/м², около 810 кг. Такой элемент не «вставляют в створку»: крепёж, опорные подкладки, закладные и способ подъёма считают как узел. Габарит диктует логистику и график монтажа, поэтому состав выбирают до заказа стекла.
Что фиксируем в спецификации
Крупноформатное стекло с печатью описывают пятью позициями: где именно проходит печать в сборке, в каком состоянии лист — закалка, ламинация, — чем подтверждён класс безопасности, как обработана кромка и на какой крепёж элемент садится. Образец согласуют до партии: на смонтированной панораме изображение уже не поправить.
