Нижний экран — часть балконного остекления от пола до основного горизонтального ригеля. ГОСТ Р 56926-2016 (п. 5.3.2.5) считает его отдельной конструкцией: заполнять экран можно любым способом, технологически возможным для стеклонесущей профильной системы, но человек не должен выпасть наружу. Четыре пункта нормы — четыре строки проекта.
Что можно ставить в экран
Светопрозрачное заполнение нижнего экрана — только безопасное закалённое стекло по ГОСТ 30698 или многослойное по ГОСТ 30826 с классом защиты не ниже СМ3. Отожжённый флоат, который часто стоит в недорогом остеклении, сюда не проходит: это не безопасный вид. СМ3 — результат испытания мягким телом, закреплённый за конкретной сборкой: в спецификацию идёт класс, конфигурацию триплекса подбирают под него.
1200 мм и ригель, который несёт стекло
Высоту нижнего экрана принимают равной 1200 мм от уровня чистого пола балкона — по СП 54.13330. На этой высоте в рамной конструкции обязан быть основной горизонтальный, он же стеклонесущий, ригель: его считают на сочетание ветровой нагрузки и собственного веса стекла. Сечение ригеля подбирают расчётом, не по каталогу: нет ригеля — экран ни на что не опирается, нагрузка уходит в крепёж и притвор.
Ограждение: автономное, а не «часть системы»

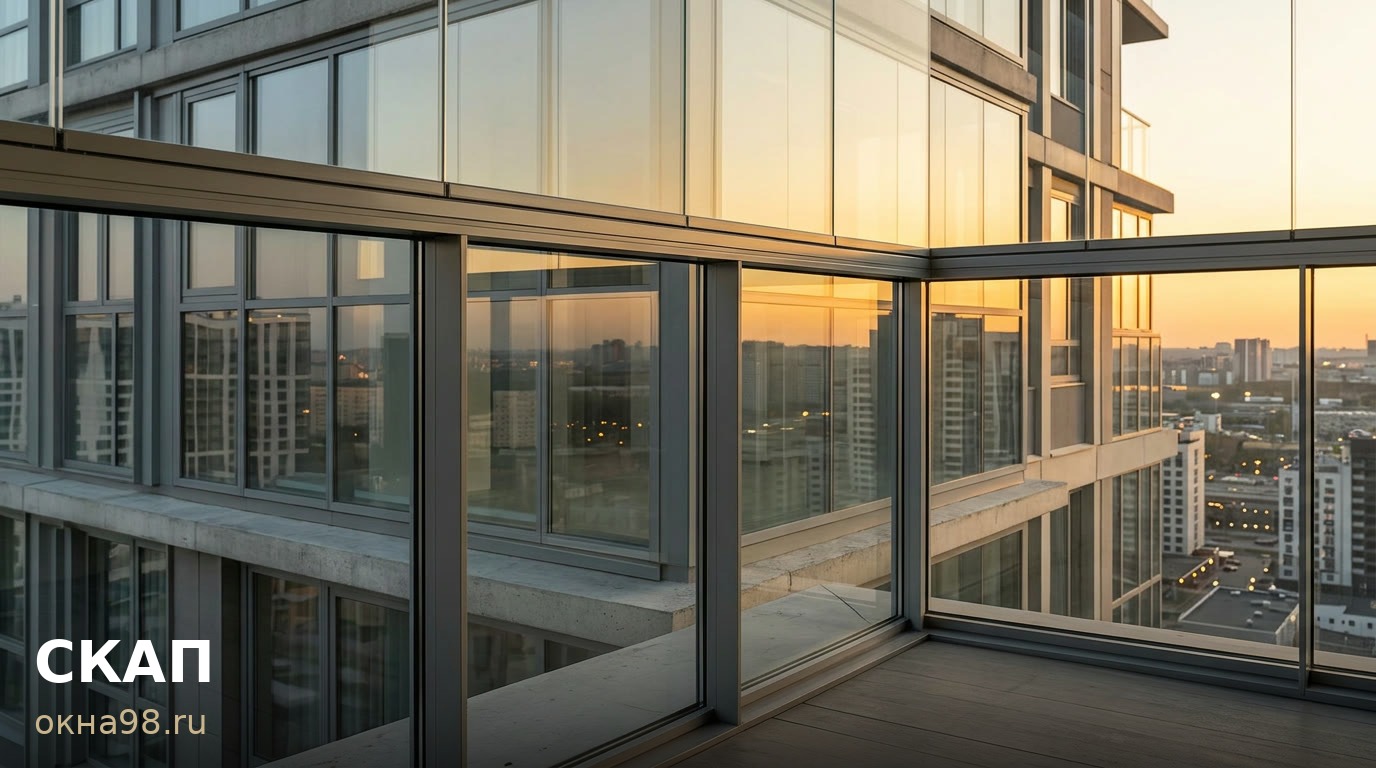

Панорамное балконное остекление применяют только вместе с дополнительным защитным ограждением — по Изменению №1 оно должно быть автономным, высотой не менее 1200 мм, изнутри или снаружи. Автономность — ключевое слово: если ограда это тот же элемент, что остекление, разрушение стекла уносит и защиту. Замену разрушенного заполнения конструкция допускать обязана. Для балконов-аварийных выходов материал ограждения — группа НГ по ГОСТ 30244. Если ограду выносят наружу, узел крепления стеклонесущего ригеля к стойке дополнительно считают на сосредоточенную ударную нагрузку при случайном падении человека — расчёт включают в проект.
Одно исключение и 15 метров
Полупрозрачный экран — матовый, структурный, с плотной печатью — в многоквартирных домах высотой до 15 м допускается без дополнительного защитного ограждения. Условие тяжёлое: толщину и тип многослойного стекла по ГОСТ 30826 считают на ту же ударную нагрузку от падения человека, расчёт включают в проект, а изготовитель при поставке обязан предъявить программный расчёт или протокол испытаний на удар мягким телом — по ГОСТ 30698 для закалённого экрана и по ГОСТ 30826 для многослойного. Прозрачный экран под исключение не попадает; выше 15 м правило не работает — нужна автономная ограда.
Чего стандарт не касается
ГОСТ Р 56926-2016 действует для жилых зданий высотой до 75 м. В область применения не входят конструкции индивидуальных жилых домов по СП 55.13330, объекты реконструкции и наклонные заполнения — мансардные окна, фонари верхнего света. Для частного дома это не обязанность, а ориентир: те же 1200 мм и класс СМ3 мы держим и там.
Как это делаем мы
Свой цех у нас семь лет, в остеклении — двадцать пять, двенадцать из них на безрамных системах. Работаем на системах Alutech, Schüco, Keller, SolarLux и на стекле Guardian (Larta), AGC (AIG). Класс защиты и ударный расчёт нижнего экрана выносим в спецификацию отдельной строкой, подтверждение прикладываем к поставке.
Пришлите узел низа с размерами, высоту экрана и здания — скажем, нужна ли ограда и какой класс защиты проходит. Расчёт индивидуальный.
