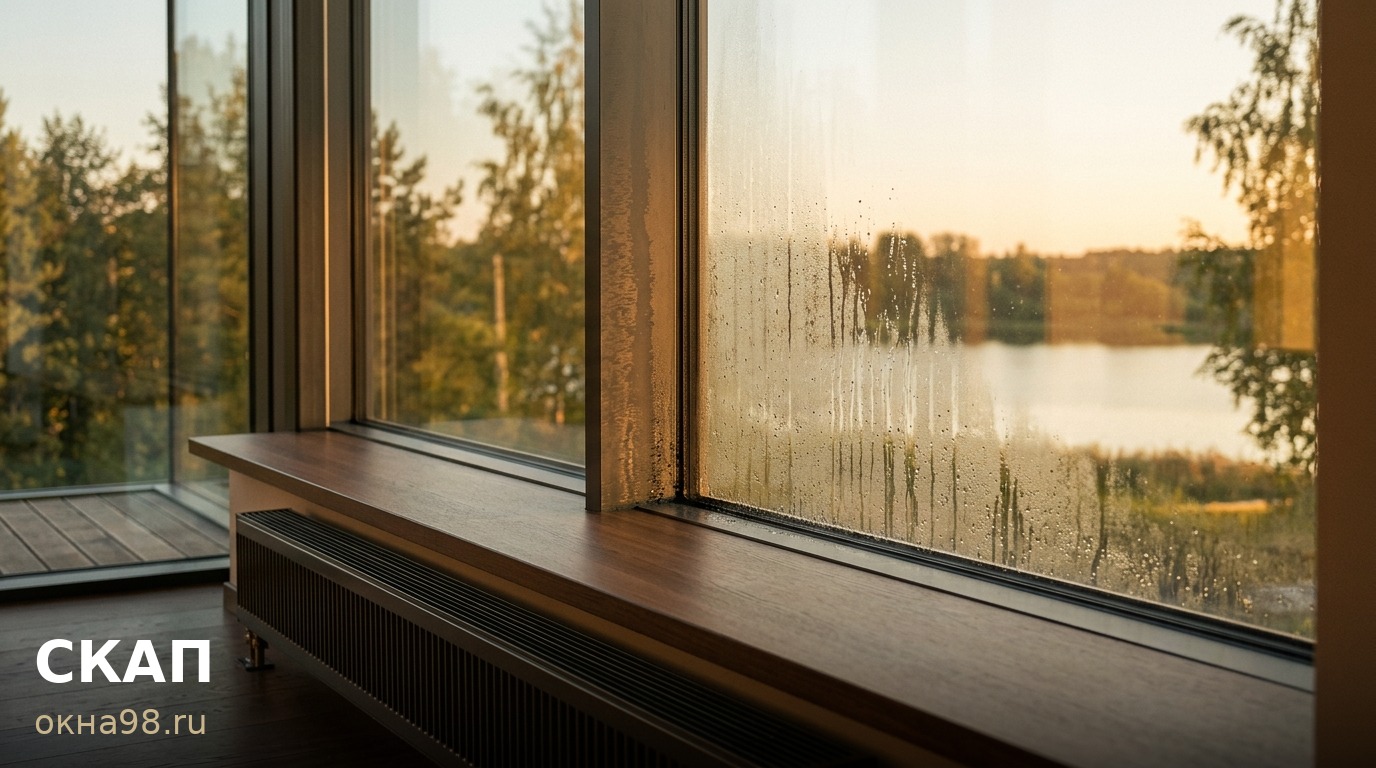

В холода всплывает одна и та же жалоба: стекло мокрое, по откосу потеки, на стыке рамы чернеет плесень. Стеклопакет при этом может быть абсолютно исправным. Причина чаще снаружи пакета — тёплый воздух от радиатора не доходит до стекла: его срезает широкий подоконник, экран или плотная штора. Разбираем, что здесь задают нормы, а что выдают за норму.
Норма про +3 °C — и разрыв в шесть-девять градусов
СП 50.13330.2024 (п. 5.7) ставит нижнюю границу для жилых зданий: температура внутренней поверхности остекления — не ниже +3 °C. Это граница промерзания, а не граница конденсата. Вода на стекле появляется гораздо раньше: при +20 °C в комнате и влажности 50% точка росы +9,3 °C, при 60% — уже +12 °C. ГОСТ 30494-2011 допускает в холодный период относительную влажность до 60%.
Отсюда простая арифметика. Норматив держится за +3 °C, а стекло реально начинает «плакать» с +9…+12 °C. Разрыв в 6–9 градусов закрывает не стеклопакет, а конвекция вдоль полотна. Убрали поток — получили воду при формально соответствующем норме окне.
Ширины подоконника в нормах нет — есть результат
Ни СП 538.1325800.2024, ни СП 60.13330 не задают ширину подоконной доски в миллиметрах. Нормируется теплоотдача прибора и параметры микроклимата. При этом п. 5.7 прибор с остеклением связывает: если остекление занимает больше половины площади наружных ограждений, перепад между средней температурой поверхности стекла с учётом влияния приборов отопления и температурой воздуха — не более 8 °C. Критерий — по температуре поверхности, а не по метражу доски. Ширина доски — следствие: сколько тепла от прибора дойдёт до стекла.
Практические ориентиры, по которым мы проверяем узел:
- перекрытие прибора подоконником — не более трети его глубины, максимум половина;
- зазор от верха радиатора до доски — минимум 60 мм, рабочий диапазон 100–120 мм;
- от пола до низа прибора — 60–120 мм, от стены — 20–50 мм;
- прибор по ширине — не менее 70–75% ширины проёма, иначе тепловая завеса не перекрывает стекло.
Широкая доска бьёт дважды: в подоконной нише растёт температура, а само стекло остаётся холодным. Первое — риск термошока, второе — конденсат. Одна ошибка, два разных отказа.
Обычное стекло: расстояние — не норма, а расчёт
Вопрос «на каком расстоянии от прибора отопления допустимо обычное стекло» в нормах не имеет метража. Критерий — допустимый перепад температуры на одном листе. Практика фасадного проектирования даёт пороги: листовое незакалённое с необработанной кромкой держит 30–35 °C, многослойное и узорчатое — 26–27 °C, в диапазоне 33–40 °C обычное стекло допускается только с обработанной кромкой, выше — закалка или термоупрочнение, у закалённого запас до 200 °C.
Поэтому «не ближе 300 мм» без расчёта — эмпирика, а не требование. Считать нужно температуру на поверхности: конвектор, направленный в полотно, тепловентилятор на подоконнике, штора вплотную к стеклу, стекло с поглощением выше 50%. В панораме высотой 3 метра низ стоит в 100 мм от прибора, а верх — в холодной зоне: перепад считают по узлу до заказа, а не после первой зимы.
Что делаем на своих объектах
Температуру внутренней поверхности и точку росы считаем в проекте — по зонам, при расчётной влажности и расчётной температуре наружного воздуха. Подоконник и конвекционную решётку согласуем с прибором и узлом, а не «как у соседа». Где прибор близко или стекло с покрытием — закладываем закалку либо термоупрочнение, кромку обрабатываем.
Работаем на Alutech, Schüco, Keller и SolarLux, профиль с терморазрывом, пакеты с тёплой дистанционной рамкой, аргоном и Low-E. Стекло — Guardian (Larta) и AGC (AIG), пакеты до 3,08 × 19 м. 25 лет в остеклении, семь из них — собственное производство профильных систем.
Что прислать, чтобы посчитать
Разрез узла, ширину подоконника, тип и расположение прибора отопления, высоту остекления, данные по влажности. Посчитаем температуру внутренней поверхности и скажем, хватает ли обычного стекла или нужна термообработка. Стоимость — индивидуальный расчёт.
