Оболочка бассейна «Альстершвимхалле» в Гамбурге стоит на трёх диагональных опорах: 4500 м² кровли, пролёты до 96 м, высота 24 м, толщина бетона — 8 см. В 2014-м обсуждали снос; реконструкция 2020–2023 годов (gmp и schlaich bergermann partner) сохранила и оболочку, и остеклённый фасад. Для частного дома здесь интересен не свод, а узел, которым кровлю соединили с фасадом.
Кровля и фасад ходят по-разному

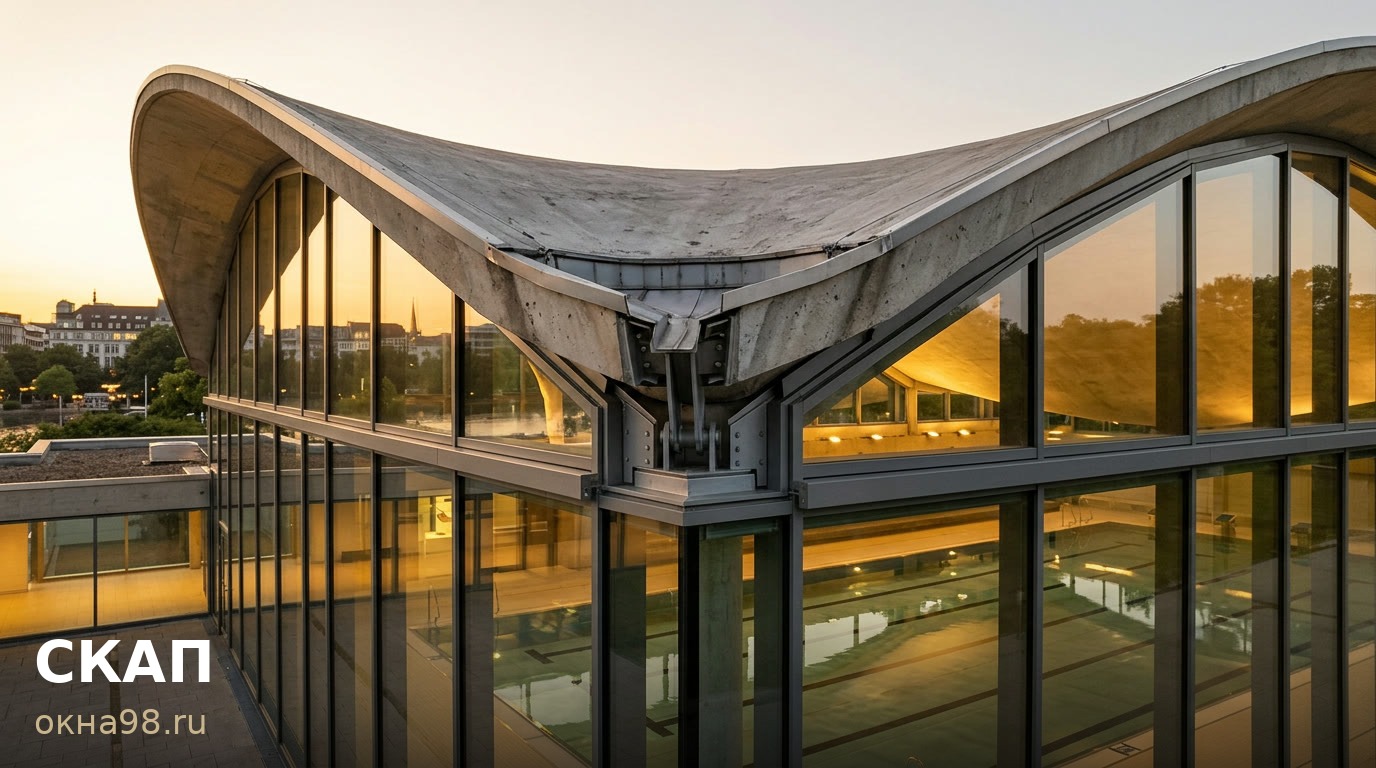

Оболочка 8 см под снегом и нагревом прогибается, а фасад — это 58 трёхпоясных алюминиевых стоек длиной от 3 до 16 м: своя несущая конструкция. Жёстко связать одно с другим нельзя: перемещения уйдут в стекло. Поэтому gmp, sbp и Implenia Fassadentechnik разработали телескопические поршневые опоры с регулируемой высотой — подвижную точку соединения кровли и фасада.
Миллиметры считают и в частном доме. Алюминий удлиняется примерно на 23·10⁻⁶ на градус: десятиметровая балка при перепаде 40 °C ходит почти на 9 мм, стекло — на 3,6 мм. Плюс прогиб: крыша под снегом опускается, фасад остаётся. Если узел примыкания защемлён жёстко, эти миллиметры собираются в кромке стекла и в герметике.
Формулу стекла задаёт каркас
В Гамбурге хотели тройное остекление — не прошло: решётчатые стойки 1973 года не понесли бы его вес, остановились на двух стёклах. Дальше — работа по каркасу: 18 стоек из 58 сделали заново, 40 отремонтировали.
У нас порядок тот же: на реконструкции считаем сначала то, что уже стоит, — стойки, узлы, анкеры в основание, — и только потом формулу пакета. Тепла хочется больше, но не за счёт несущей способности. На новых объектах каркас и заполнение считают вместе: стеклопакет — по ГОСТ 24866, нагрузки — по СП 20.13330, покрытия — по СП 363.1325800.2017.
Геометрию снимают по факту
За 50 лет оболочка и фасад разошлись с проектом 1973 года, а подвижный узел точности требует: зазор в компенсаторе — проектная величина. Фасад обмеряли 3D-лазерным сканированием с более чем 200 станций.
В частном доме порядок тот же: до производства снимают фактическую геометрию проёмов и плоскостность каркаса — особенно в дереве, CLT и фахверке, где каркас дал усадку. Узел по старому чертежу на объекте не сходится.
Влажный зал и ремонтопригодность узла
Воздух бассейна — восходящий хлор, высокая влажность, тепло; за полвека это работает и по бетону, и по алюминию. Оболочку защитили системой катодной защиты: на арматуру подают слабый ток, гасящий коррозию. Стойки демонтировали целиком, отремонтировали, заново защитили покрытием и вернули на место: фасад разбирается и собирается поэлементно.
Для дома с бассейном или зимним садом отсюда следует простая вещь: узел примыкания проектируют так, чтобы уплотнение, компенсатор и крепёж можно было заменить без демонтажа кровли.
Вывод
Подвижный узел — не усложнение ради сложности, а признание факта: кровля и фасад перемещаются, и соединение должно это перемещение принять, а не передать в стекло. В Гамбурге его разрабатывали три бюро и согласовывали отдельно — нестандартный узел живёт документами, а не «придумаем на монтаже».
