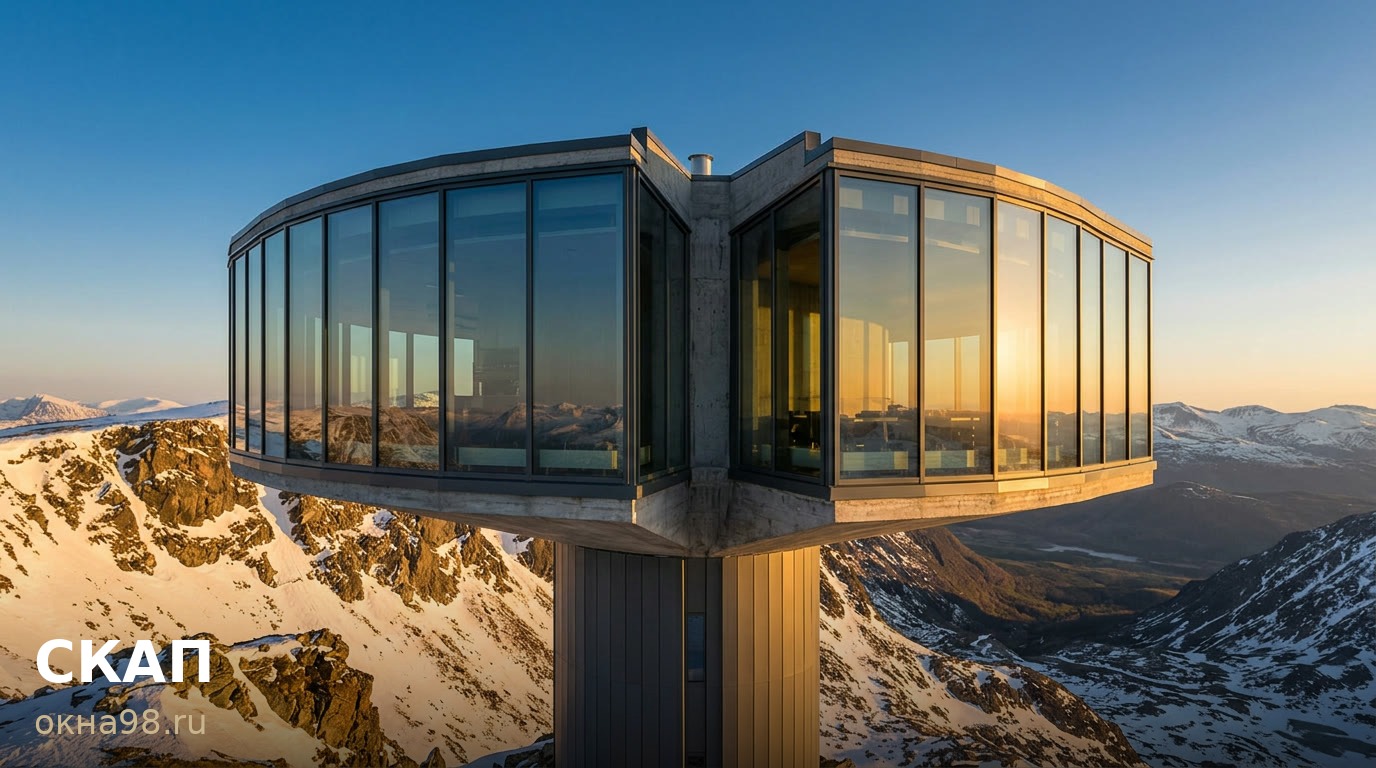

Ресторан на вершине Айкуайвенчорр в Кировске: 820 метров над морем, этаж-«барабан» выступает от несущей оси на 8 метров без внешних опор. Витражи — 1000 м², лента остекления, стекло HS Neutral 70/37 HT. Для владельца дома важнее другое: остекление стоит на конструкции, которая под нагрузкой двигается.
Восемь метров — это не смелость, а прогиб
Консоль такого вылета получает перемещение на конце — от веса, ветра, температуры. Предельный прогиб для консоли считают от вылета, а не от пролёта: если норма задана как L/200, то 8 метров — это 40 мм хода конца. Добавьте температурное удлинение: алюминиевая стойка высотой 5 м при перепаде 60 °C удлиняется на 6,9 мм (23,1·10⁻⁶ 1/К).
Всё это приходит в узел крепления. Зажатая в плиту наглухо лента остекления становится частью несущей схемы: перекос от консоли уходит в стеклопакет, а герметик в шве работает на отрыв — его допуск считают процентами от ширины шва, не сантиметрами. Поэтому витраж развязывают: компенсационные швы по периметру, скользящие опоры, крепление к закладным, посчитанным заранее.
50 м/с — это давление, а не скорость
Скорость ветра о стекле не говорит ничего. При 50 м/с и плотности воздуха 1,25 кг/м³ скоростной напор — 1,56 кПа. С пульсационной составляющей — около 2,2 кПа, то есть 220 кг на квадратный метр. На консольном козырьке нагрузка работает и на отрыв: поток под выносом тянет элемент наружу, а не прижимает.
Считают по СП 20.13330 с поправками на местность и высоту. Вершина хребта и долина в 800 метрах ниже живут в разной ветровой картине: цифра «для района» расчёт по точке не заменяет.
Полярный день и полярная ночь на одном стекле
Кировск за Полярным кругом: летом солнце не заходит за горизонт, в декабре — не встаёт над ним. Маркировка 70/37 читается буквально: 70% света проходит, 37% солнечного тепла. Зимой решает не солнцезащита, а светопропускание: 70% против 40–50% у плотно тонированных стёкол — разница между залом, живущим днём без света, и залом с включёнными лампами на 1000 м². Летом наоборот: солнце круглые сутки, и 37% тепла — то, что не даёт помещению превратиться в теплицу.
HT — термообработка. На консольном фасаде, где стекло получает и неравномерный нагрев, и ветровой прогиб, это условие, а не опция.
1000 м² витражей считают в киловаттах
Сплошное остекление — статья энергобаланса. При −30 °C за бортом и +20 °C в зале перепад 50 °C. Пакет с приведённым сопротивлением 0,56 м²·°C/Вт отдаёт 89 Вт с квадратного метра, с 0,82 — 61 Вт. На 1000 м² разница — 28 кВт непрерывной мощности, треть котла на 100 кВт. Второй счёт — конденсат: у поля высотой 5 м краевая зона холоднее центра, и влага появляется там, если рамка и узел примыкания собраны без запаса.
Вывод
В Кировске впечатляет не высота. Впечатляет, что 8 метров вылета, 1000 м² стекла и 50 м/с ветра сведены в один узел, который посчитали до заказа. В частном доме физика та же: консоль эркера, вынесенный второй свет, навес над террасой.
Делаем это на своём производстве — семь лет из двадцати пяти в остеклении: Alutech, Schüco, Keller, SolarLux, стекло Guardian (Larta), пакеты до 3,08 × 19 м. Консольный вынос считаем вместе с несущей схемой: где шов, какая опора скользящая, какой прогиб получает узел.
Пришлите вылет консоли, высоту поля, ориентацию фасада и расчётную температуру — скажем, где проходит шов и какой пакет держит тепло. Расчёт индивидуальный.
