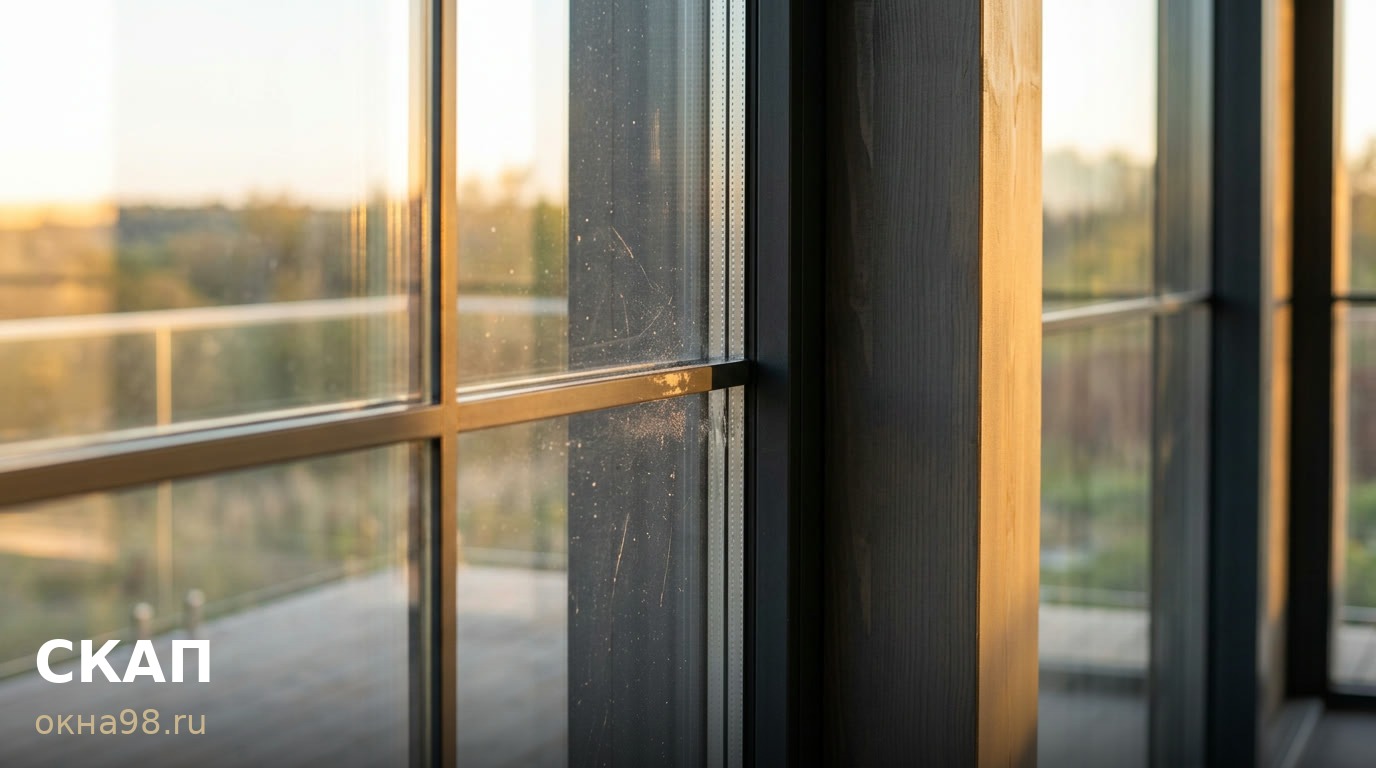

В панораме на фахверке или в доме из CLT раскладка «под клетку» — привычный приём: она рисует масштаб фасада и связывает стекло с деревом. Стоит она не на стекле, а внутри камеры стеклопакета — и делит её с прогибом. Отсюда звук, который владелец описывает как «стучит, когда закрываю дверь».
Раскладка живёт в камере, а стекло ходит
Декоративную раскладку ставят между стёклами, внутри камеры. Между профилем раскладки и стеклом должен сохраняться рабочий зазор. Стекло не жёсткое: от температуры, атмосферного давления и сильного ветра оно прогибается, и зазор уменьшается. Когда профиль касается стекла, появляется тот самый стук.
Сколько стеклу разрешено прогибаться
ГОСТ 24866, п. 9.4 в редакции Изменения № 1: при наиболее неблагоприятном сочетании нагрузок берут меньшее из двух значений — 1/100 наименьшей стороны или 1/2 ширины дистанционной рамки; на практике жёстче второе. Изменение № 2 для сочетания всех одновременно действующих факторов, включая пиковую ветровую нагрузку, оставило L/100 или 50 мм — меньшее значение, а ограничение 1/2 ширины рамки из этого условия убрало. Для постоянных, временных длительных, снеговых и климатических нагрузок проверяют два условия: прогиб каждого стекла не более 1/250 наименьшей стороны и суммарный прогиб соседних стёкол навстречу друг другу — не более 1/2 ширины дистанционной рамки. Ориентиры: EN 16612 — L/65 или 50 мм, DIN 18008 — L/100.
Почему звук именно при закрывании двери
Вибрация от створки передаётся пакету, раскладка начинает колебаться в камере и бьёт о стекло. Гасят это прозрачными упругими демпферами — их ставят в местах, предусмотренных раскладкой. Элементы раскладки держатся на соединителях и креплениях к дистанционной рамке. У части производителей демпферы в комплектации, у части — отдельная позиция. Дребезг появляется, если демпферов нет или они сместились, зазор не обеспечен, соединения ослаблены.
Что дребезг доказывает и чего не доказывает
Сам по себе он не говорит о нарушении герметичности пакета. Но и допустимой особенностью его считать нельзя: оценка зависит от требований к декоративным раскладкам, условий договора и фактического исполнения. На объекте проверяют три вещи: демпферы на месте, зазор есть, соединения затянуты.
Чем раскладка платит
Внутренние шпросы ухудшают теплотехнику пакета: приведённое сопротивление считают с их учётом, а не по чистому пакету. На обычном, отожжённом стекле раскладка добавляет риск термошока: такое стекло держит перепад порядка 40 K, закалённое — до 200 K. Плохие материалы и ошибки сборки дают в камере конденсат и химическое запотевание.
Как это делаем мы
Пакеты собираем в своём цехе. Раскладку и демпферы фиксируем в спецификации до сборки: профиль раскладки, рабочий зазор, шаг демпферов, крепление к дистанционной рамке. На сборке проверяем затяжку, на приёмке — что узел не «звенит» на ветру и на закрывании.
СКАП: 25 лет в остеклении, семь — со своим цехом. По стеклу работаем с Guardian (Larta) и AGC (AIG), по алюминию — Alutech, Schüco, Keller, SolarLux. Предельный пакет из цеха — 3,08 на 19 метров.
Вывод
Раскладка — деталь внутри камеры, а не рисунок поверх стекла. Её поведение задают зазор, демпферы и расчётный прогиб, а не толщина профиля.
Пришлите габарит поля, ширину дистанционной рамки и шаг раскладки — подберём формулу пакета и крепление. Смету считаем под ваш объект.
