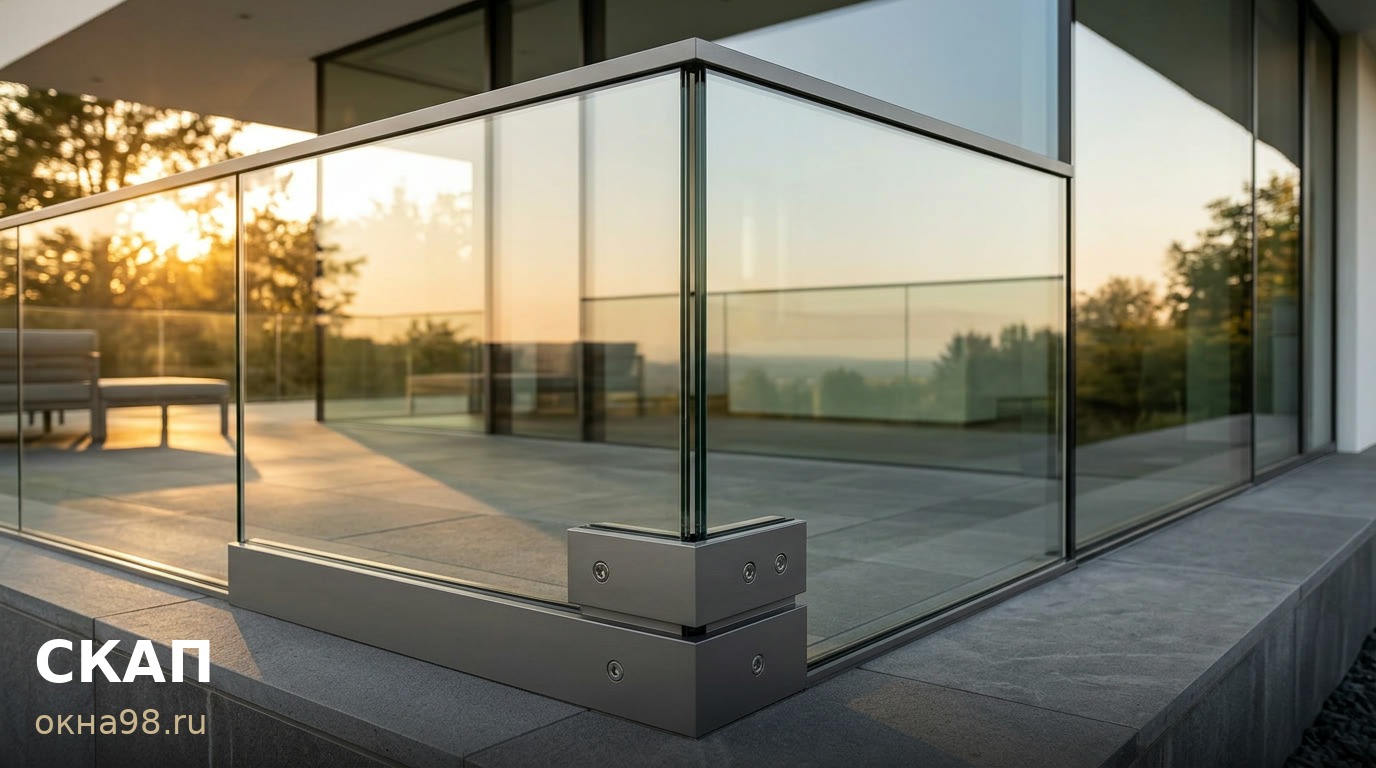

Стеклянная балюстрада выглядит как одно стекло и линия зажима. В расчёте у неё одна опора — низ: стекло зажато прижимной планкой 100 мм, сверху только поручень, который ничего не несёт. Всё, что давит на ограждение, приходит в зажим. Ошибку здесь закрывают не заменой листа, а переборкой узла.
Низ — единственная опора
Полоса высотой 1200 мм зажата снизу на 100 мм: свободный вылет — около 1100 мм. Нагрузка на ограждение 0,3 кН/м (СП 20.13330) на уровне поручня даёт плечо около метра и момент в сечении по верхней кромке зажима — 0,3 кН·м на метр ограждения. Внутри зажима он превращается в пару сил с плечом порядка 60 мм: 5 кН отрыва на погонный метр, то есть около 500 кгс. Отсюда два решения проекта. Зажим крепят в несущий слой — плиту, монолит, металлический каркас: керамогранит и облицовка нагрузку в 5 кН документом не подтверждают. И стык стекла ставят на прижим, а не в пролёт — иначе два свободных торца работают без опоры.
Сборка триплекса: связь слоёв решает больше толщины
Плёнка определяет, работают ли стёкла вместе или каждое за себя. Типовая сборка 8 + 8 с плёнкой 1,52 мм — 17,5 мм и около 44 кг на квадратный метр. Если слои связаны жёстко, момент сопротивления метра полосы — 51 см³, напряжение от момента 0,3 кН·м — около 6 МПа. Если плёнка сдвиг не передаёт, изгиб берут два листа по 8 мм: 21 см³ и почти 14 МПа, в 2,4 раза больше. По прогибу разрыв крупнее: момент инерции цельной сборки больше в пять раз, и «играющую» под рукой балюстраду видно задолго до трещины. Обычный PVB на длительной нагрузке и на прогретом солнце связи не держит; где вылет большой, берут жёсткий ионопласт (SGP).
Закалка и термоупрочнение решают разное
Термоупрочнённое стекло (ГОСТ 33087-2014) держит перепад порядка 100 K, закалённое (ГОСТ 30698-2014) — до 200 K. Но у ограждения второй критерий — поведение при разрушении: закалённый лист рассыпается на гранулы, термоупрочнённый — на крупные фрагменты, и самостоятельным безопасным стеклом он не является. Поэтому балюстраду собирают в многослойное стекло, а класс защиты идёт в спецификацию цифрой с протоколом: по ГОСТ 30826-2014 мягким телом проверяют СМ1–СМ4, стальным шаром массой около 4 кг — Р1А–Р5А. Там, где стекло ограждает само, норма требует класса не ниже СМ4 или Р2А (СП 426.1325800.2020, п. 6.1.21). Замена плёнки в испытанной сборке класс аннулирует: это другая сборка.
Внутри дома и снаружи — два разных ограждения
Внутренняя балюстрада на лестнице считает удар и вес людей. Наружная к тому же моменту добавляет ветровое давление на полосу 1,2 м — по ветровому району, типу местности и высоте (СП 20.13330). Дальше вода: у прижимной планки скапливается дождь и талая вода, поэтому низ делают с уклоном и отводом, а крепёж берут нержавеющий (A2, у моря — A4). Зимой к низу стекла приходит то, чем посыпают дорожку; внутри этого нет — там уборка и открытая кромка. Формулу и узел с лестницы на террасу переносят расчётом.
Как это делаем мы
Своего производства у нас 7 лет, в остеклении — 25, безрамными конструкциями занимаемся 12 лет. Профильные системы: Alutech, Schüco, Keller, SolarLux. Стекло для сборок: Guardian (Larta) и AGC (AIG). Состав сборки и класс защиты выносим в спецификацию отдельной строкой с протоколом на конкретную сборку.
Пришлите длину пролёта, высоту ограждения, шаг зажимов и основание (плита, монолит, металл) — посчитаем сборку, узел низа и класс защиты.
Расчёт индивидуальный.
