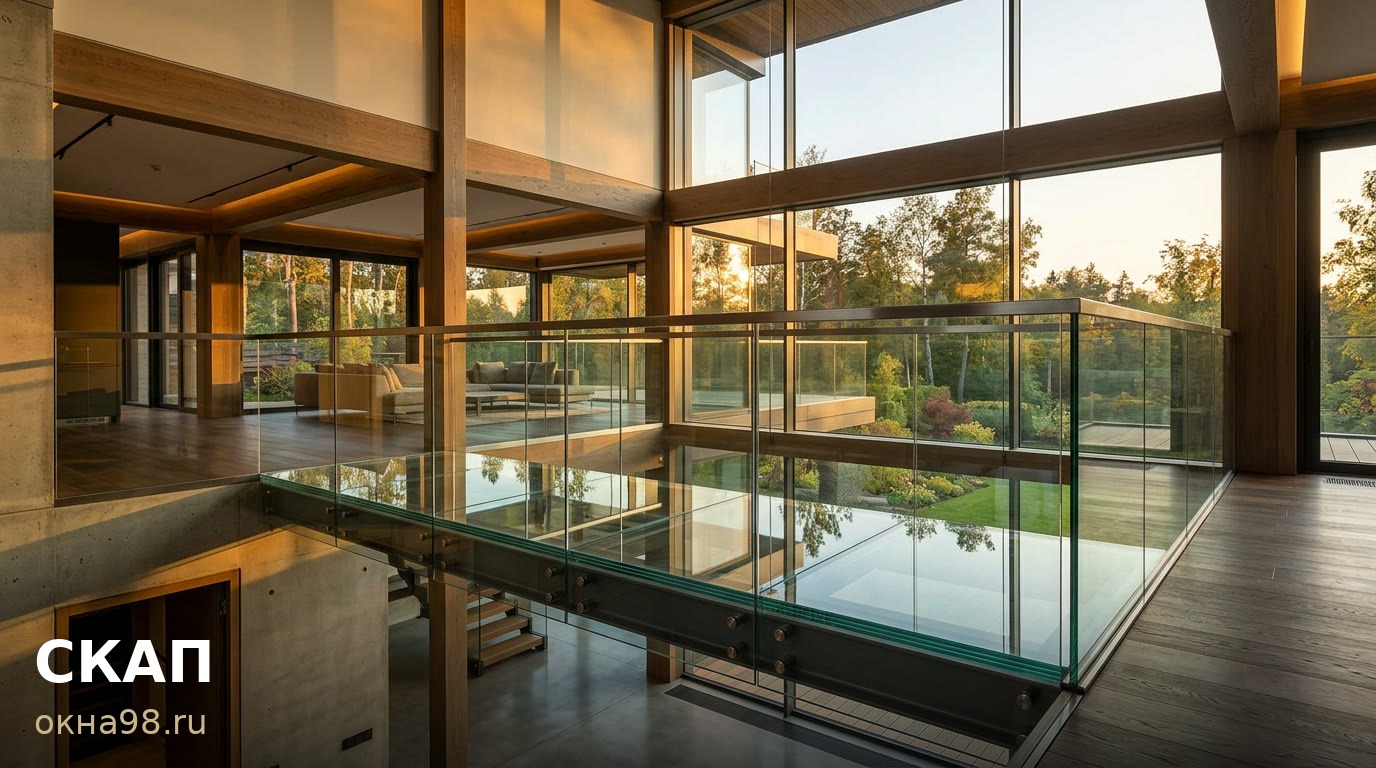

Стеклянный пол в доме — это площадка над подвалом, настил над проёмом второго света, мостик между зонами зимнего сада. Выглядит как витраж под ногами, а считается как несущая конструкция: она воспринимает нагрузку от скопления и перемещения людей. Одинаковые на вид площадки отличаются не толщиной стекла, а схемой опирания и сборкой.

Типовая схема, которая не проходит по нормам

В запросах на расчёт чаще всего приходит одно решение: многослойное стекло из трёх закалённых листов по 10 мм с плёнкой между ними. Как ответ на «чтобы держало» это выглядит логично. Но три листа по 10 мм — это 33 мм с плёнками и около 75–80 кг на квадратный метр: такой вес передаётся в опоры, а не в герметик по кромке. Именно опора задаёт, сколько стекла здесь реально работает.

Опора решает больше толщины

Пока контур опирания идёт по периметру, изгиб распределяется по кромкам. Точечные опоры — болты, «пауки», стойки — собирают напряжение в отверстии: сверление и кромку в этом узле рассчитывают, а не выбирают по картинке. И про удар: набойка каблука или камень в подошве ломают не «плохое стекло» — закалённый лист от точечного удара рассыпается на гранулы (ГОСТ 30698-2014), и в сборке из одного листа это провал на всю площадку.

Прочность и остаточная несущая способность

Стеклянный пол проверяют не только на то, выдержит ли он человека сегодня. Конструкцию считают так, чтобы она оставалась работоспособной и после разрушения одного слоя: у остекления для ходьбы это отдельный расчётный случай, ему посвящена часть 5 DIN 18008. Нагрузки берут по СП 20.13330.2016, саму многослойную конструкцию проектируют по СП 521.1325800.2023 «Конструкции из многослойного стекла. Правила проектирования». На выходе состав сборки и класс защиты идут в спецификацию цифрой, а не формулировкой «усиленный триплекс».

Пол не должен «играть»

Норма требует исключить трещины, сколы, чрезмерные перемещения и колебания. Прогиб зависит от того, как слои передают сдвиг друг другу: PVB на длительной нагрузке и на солнечном прогреве сдвиг между листами почти не передаёт, жёсткий ионопласт (SGP) передаёт. Отсюда жалоба «пол играет под ногой» — она про жёсткость, а не про прочность, и снимается схемой опирания и сборкой. Добавить 2 мм к толщине — не то же самое, что поменять плёнку.

Что добавляет сам дом

Пол в доме редко стоит в идеальных условиях. Над неотапливаемым подвалом добавляется теплотехника: снизу по стеклу идёт холодная поверхность, точка росы смещается — узел примыкания считают вместе с вентиляцией подполья. На террасе к нагрузке от людей добавляются вода и скольжение: уклон, отвод, противоскользящая обработка и нержавеющий крепёж.

Вывод

Стеклянный пол — конструкция с расчётной схемой, опорами, многослойной сборкой и проверкой остаточной несущей способности. Ошибку здесь не закрывают заменой стекла при монтаже: неверная схема опирания и типовая сборка 3 × 10 мм переделываются вместе с узлом.
