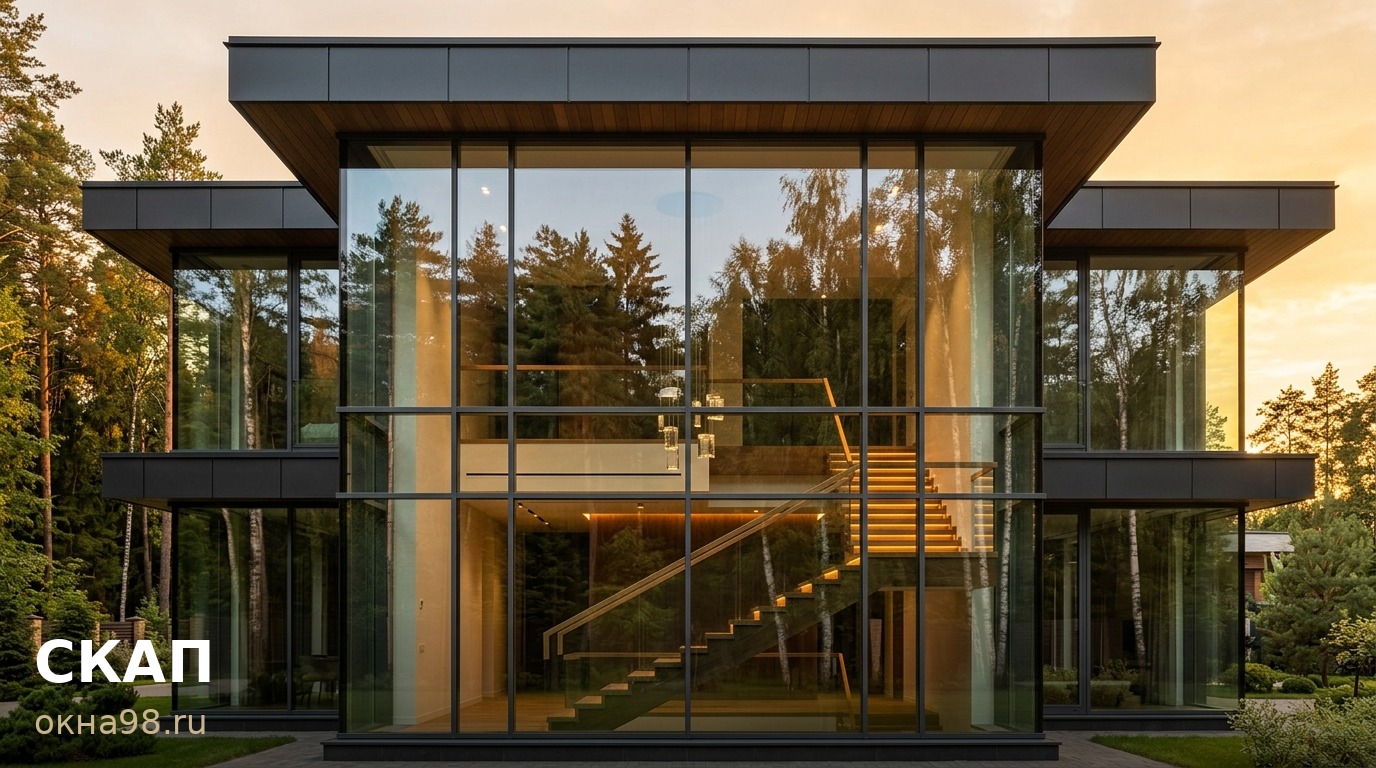

АЛЮТЕХ показал витраж в частном доме в Подмосковье: проём 7,4 × 3,6 м, фасадная система F50. Архитектор Василий Тагильцев развернул в остекление лестницу — снаружи она читается как арт-объект, изнутри стекло ставит за ней стену из деревьев. Одним полем — 26,6 м².
Размер — только начало. Дальше раскладка: сколько стоек, какого размера элементы, чем крепится ригель длиной 7,4 м и куда уходит ветер.
26,6 м² — это раскладка, а не одно полотно
Витраж собирают из элементов между стойками и ригелями. Стойки задают массу каждого элемента: стекло весит 2,5 кг на м² на миллиметр толщины, пакет 6–16–6–16–6 — это 18 мм стекла, то есть 45 кг/м². Элемент 3,7 × 3,6 м — 13,3 м² и около 600 кг стекла в нём; поле 1,5 × 3,6 м — 5,4 м² и около 240 кг.
Отсюда развилка. Минус вертикалей — чище картинка на фасаде и меньше переплётов в интерьере. Но каждое поле должно попасть в паспорт системы: у ALT F50 видимая ширина профиля 50 (80) мм, заполнение — до 800–1150 кг, момент инерции до 6201 см⁴. Шаг стоек выбирают между «как смотрится» и «что несёт один элемент», а не по рендеру.
7,4 метра — это 12 мм хода
Алюминий расширяется на 23·10⁻⁶ на градус. Ригель длиной 7,4 м — это 11,9 мм хода при разнице 70 °C между монтажом зимой и нагревом поверхности летом; вертикаль 3,6 м добавляет 5,8 мм.
Не оставили этим миллиметрам места в узле — они уходят в распор. Первый признак не трещина: сначала волна в отражении фасада, потом тугой ход створки и уплотнитель. Поэтому крепление делают комбинированным — одна фиксирующая точка, остальные подвижные, — а температуру монтажа закладывают в расчёт.
Ветер уходит в закладные
26,6 м² при расчётном давлении 0,5 кПа принимают около 13 кН — 1,3 тонны силы. Это не «стекло потолще»: нагрузку собирают закладные, а их в CLT, клеёном брусе или газобетоне проектируют вместе с каркасом дома. Добавить анкеровку после отделки, не ослабив несущий слой, нельзя.
Лестница за стеклом: два практических следствия
Витраж работает в две стороны: снаружи показывает лестницу, изнутри — деревья за стеклом. Отсюда два вопроса.
Доступ для мытья. 3,6 м — это не «открыл створку и протёр»: точку для помывки закладывают в раскладку заранее — открывающийся элемент в нужном поле, сервисная створка или вынос с площадки лестницы.
Тепло и свет. Витраж 26,6 м² — это и большая часть дневного света в доме, и часть теплопотерь. Покрытие стекла и приведённое сопротивление считают по конструкции целиком: доля профиля, стоек и притворов растёт вместе с площадью, поэтому цифра по стеклопакету здесь не равна цифре по витражу.
Вывод
Одна картинка на фасаде получается из решений, которые принимают до заказа стекла: раскладка элементов, подвижные крепления под тепловое движение, закладные под ветер, точка доступа для мытья. Рендер этих решений не показывает.
Как это делаем мы
Своё производство семь лет на профильных системах Alutech: стоечно-ригельные F50 и F60, у Schüco — FWS. Стекло ставим Guardian (Larta) и AGC (AIG), пакеты собираем в своём цехе — до 3,08 × 19 м. В остеклении 25 лет, 12 из них — безрамные конструкции; остекление фиксируем в проектной документации на стадии концепции, рядом с архитектором.
Пришлите планировку этажа и разрез по витражу — вернём раскладку: сколько стоек, какого размера элементы, где крепление подвижное и сколько весит каждое поле. Расчёт индивидуальный.
