Панораму редко ставят ровно в плоскость стены. Эркер, консольный вынос, фасад с уступом — полотно оказывается впереди опоры. Пока смещение небольшое, о нём не думают: вес тот же. Но вес, приложенный не над опорой, работает как рычаг, и считать его начинают иначе. Разберём на цифрах.

Сколько весит полотно

Стекло весит 2,5 кг/м² на каждый миллиметр толщины. В двухкамерной формуле 4–16–4–16–4 набирается 12 мм стекла, то есть 30 кг/м². Полотно 3,08 × 19 м — 58,5 м², около 1,76 тонны одного стекла. Если взять однокамерный пакет, те же 58,5 м² потянут 1,17 тонны — экономия трети массы, но и тепла такая формула держит меньше: на фасаде это не равноценная замена.

Пока полотно стоит в плоскости стены, эти тонны идут в опирание: подкладки, рама или каркас, кронштейны, анкеры. Нагрузка вертикальная, и вопрос звучит как «что несёт».

Что меняет вынос

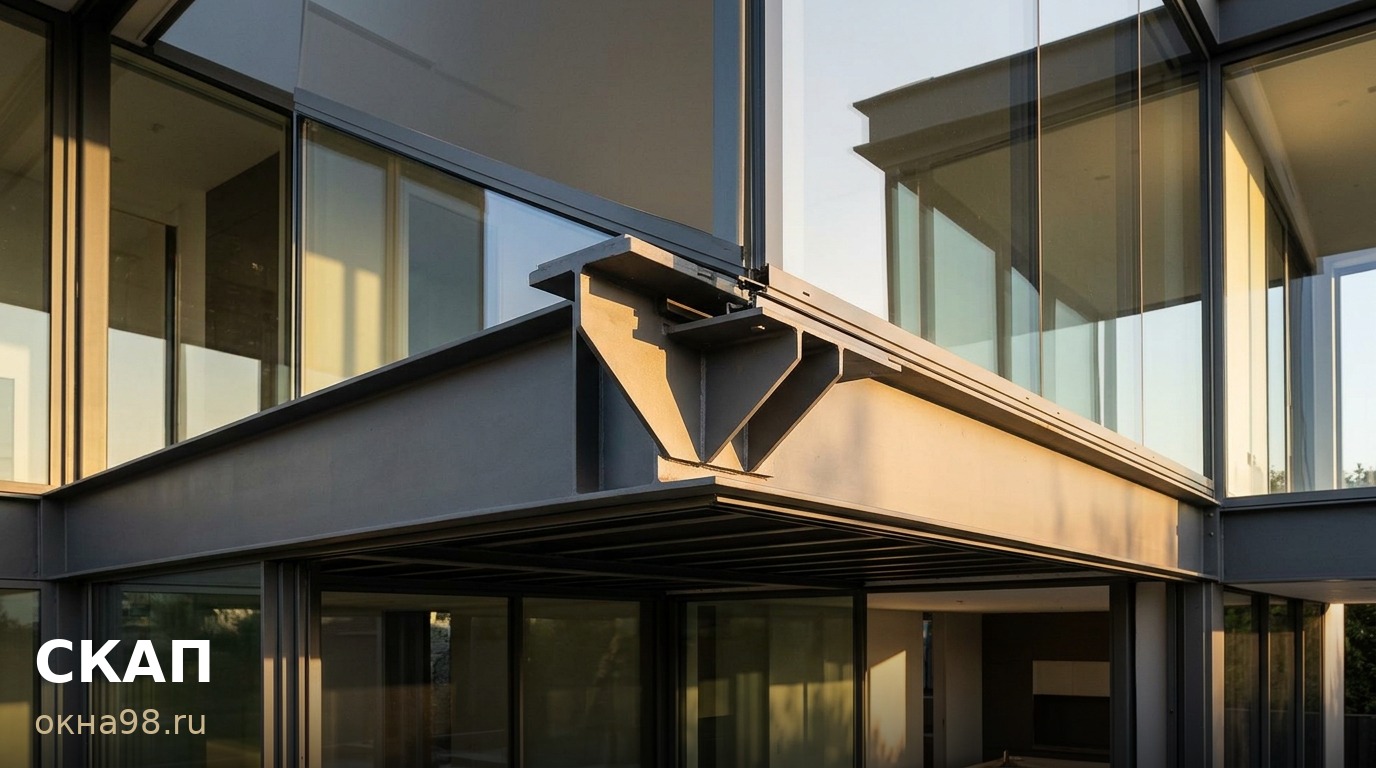

Сместите полотно от опоры на 300 мм — и та же нагрузка даёт момент. По длине 19 метров вес распределяется в 92 кг на метр: при плече 300 мм это 27,7 кгс·м на метр и около 527 кгс·м на всё полотно. Момент не исчезает, его принимает пара сил в креплении.

Кронштейны идут с шагом — возьмём 1,5 м, это 13 точек на 19 метров. На каждую приходится около 135 кг вертикальной нагрузки, и тот же вес на плече 300 мм даёт 41 кгс·м. Если база крепления в основании 200 мм, момент превращается в пару: около 200 кгс отрыва на верхний крепёж — сверх того, что он держит вертикально. Сузим базу до 100 мм — отрыв удвоится. Отсюда и ответ, почему у выносной панорамы считают не «сколько весит», а «на каком плече и с какой базой».

Ветер меняет знак нагрузки

Ветер приходит снаружи и работает в двух направлениях: прижим давит полотно на опору, отрыв тянет его от стены. Для выносного узла опасен второй. Отрыв и вес на плече работают в одну сторону: вес даёт переворачивающий момент и растягивает верхний крепёж, отрыв добавляет вырыв по всему анкерному узлу. Поэтому кронштейн проверяют на оба знака, а не только на прижим. Масштаб при этом не меньше веса: на 58,5 м² при расчётном давлении 0,5 кПа приходится около 3 тонн — против 1,76 тонны собственной массы. Само давление берут по СП 20.13330: район, тип местности, высота и то, что стоит рядом, а не средняя цифра по области.

Что закладывают до заказа

  • Разрез по выносу: на сколько полотно впереди опоры и где проходит плоскость крепления.
  • Базу крепления и шаг кронштейнов — под момент, а не под удобство монтажа.
  • Закладную в несущий слой: облицовка и утеплитель момент не держат, анкер должен прийти в бетон, полнотелый кирпич или расчётную закладную в дереве.
  • Подвижность: 19-метровая алюминиевая балка при перепаде 60 °C меняет длину на 26 мм. Защемлённый ход уходит в кронштейн и добавляет к моменту распор, поэтому крепления делают плавающими.
  • Проверку отрыва в конкретной точке фасада: углы и свесы дают пики, о которых средняя нагрузка по району не говорит.

Вывод

Вес панорамы — не главная сложность. Сложность в том, где он приложен. Один и тот же пакет в плоскости стены и на выносе — две разные конструкции: во второй к вертикальной нагрузке добавляется момент, а к нему — ветер с меняющимся знаком. Считать это до фундамента дешевле, чем усиливать готовый узел.

Мы делаем панорамы до 3,08 × 19 м, двери до 7 м, створки весом до тонны. За 25 лет в остеклении — семь лет своего цеха; в работе системы Alutech, Schüco, Keller, SolarLux и стекло Guardian (Larta), AGC (AIG). Нагрузки — по СП 20.13330, пакеты — по ГОСТ 24866, шов примыкания — по ГОСТ 30971.

Пришлите разрез по выносу и отметки основания: посчитаем момент в вашем узле, подберём базу крепления под него и скажем, что заложить на стадии проекта. Стоимость — по индивидуальному расчёту.
